2022-02-22 09:53:17

数控加工中心刀库的类型及差异;


数控加工中心的刀库有两种,一种是机械手圆盘刀库,另一种是斗笠刀库。刀库在加工中心的作用首要是寄存刀具,是自动换刀设备的首要部件之一。依据刀库中存储的刀具数量和取刀方法,刀库可以设计成不同的类型。加工中心机床换刀进程杂乱。用加工中心加工零件时,加工进程中需要的不同类型的刀具应分别安装在刀库的刀套中。在机器外部预调整尺度后,应以某种方法将其放入刀库。在加工中心换刀时,先挑选刀库中的刀具,经过换刀设备从刀库和主轴中取出刀具。刀具替换后,将新刀具装入主轴,并将旧刀具放回刀库。一般来说,寄存刀具的料盒可以寄存16把或24把刀具。斗笠刀库和圆盘刀库?有什么不同

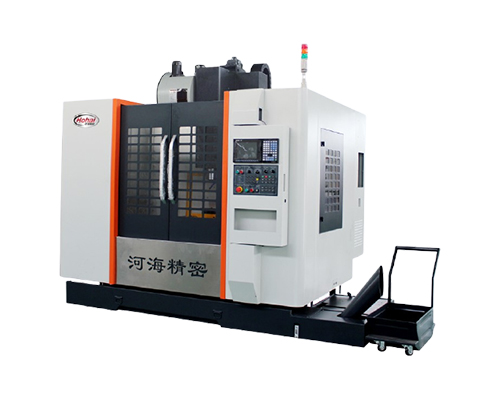

数控加工中心


斗笠刀库:刀库的换刀模式是经过上下移动主轴来换刀。当主轴上的刀具进入刀库的夹紧槽时,主轴向上移动与刀具别离,然后刀库旋转。当要替换的刀具对准主轴正下方时,主轴向下移动,使刀具进入主轴的锥孔。夹紧刀具后,刀库返回其原始位置。


长处:该型刀库结构简单,对周围环境要求低,故障率低,价格低廉。


缺点:换刀时间长,功率低。影响加工中心主轴的作业行程。


圆盘刀库也被称为机械手杂志。


盘式刀库:机械手自动换刀,优势明显,换刀速度快。其作业原理是机器人手臂同时拔出刀库和主轴中的刀具,旋转180,同时刺进刀具。


长处:换刀速度快,机床相对加工功率高。


缺点:故障率比较高,对周围环境要求高。(如气压、放刀动作、放刀信号。常见的故障情况是松开爪没有完全翻开时拔出刀,会对主轴、机械臂和凸轮形成损坏。
